Comment tester la résistance d’un chauffe-eau avec un multimètre ?
Votre eau chaude est à peine tiède et vous suspectez la résistance de votre chauffe-eau ? Avant d’appeler un plombier, bonne nouvelle : un simple multimètre à 25 € suffit pour poser un diagnostic fiable. Selon Proxiserve, 40 % des pannes de chauffe-eau sont dues à la résistance. Autant vérifier soi-même avant de dépenser inutilement.
Nous vous guidons étape par étape : comment tester la résistance, interpréter la mesure et, si nécessaire, la remplacer.
Ce qu’il faut préparer avant de commencer le test
Un bon diagnostic commence par le bon matériel. Voici ce dont vous avez besoin :
- Un multimètre numérique avec fonction ohmmètre (calibre 200 Ω) – un modèle basique type UNI-T UT33D à 25 € suffit.
- Un tournevis cruciforme isolé norme VDE pour ouvrir le couvercle de protection.
- Un tournevis testeur de tension pour vérifier l’absence de courant.
- La plaque signalétique de votre chauffe-eau, qui indique la puissance nominale en watts.
Notez la puissance indiquée sur la plaque avant toute chose. Vous en aurez besoin pour calculer la valeur théorique attendue et valider votre mesure.
Comment tester la résistance d’un chauffe-eau pas à pas
Couper l’alimentation et accéder à la résistance
Coupez impérativement le disjoncteur dédié au chauffe-eau avant toute manipulation. C’est non négociable : travailler sous tension expose à un risque grave d’électrocution.
Vérifiez ensuite l’absence de tension avec votre tournevis testeur. La lampe doit rester éteinte, ou le multimètre doit afficher 0 V.

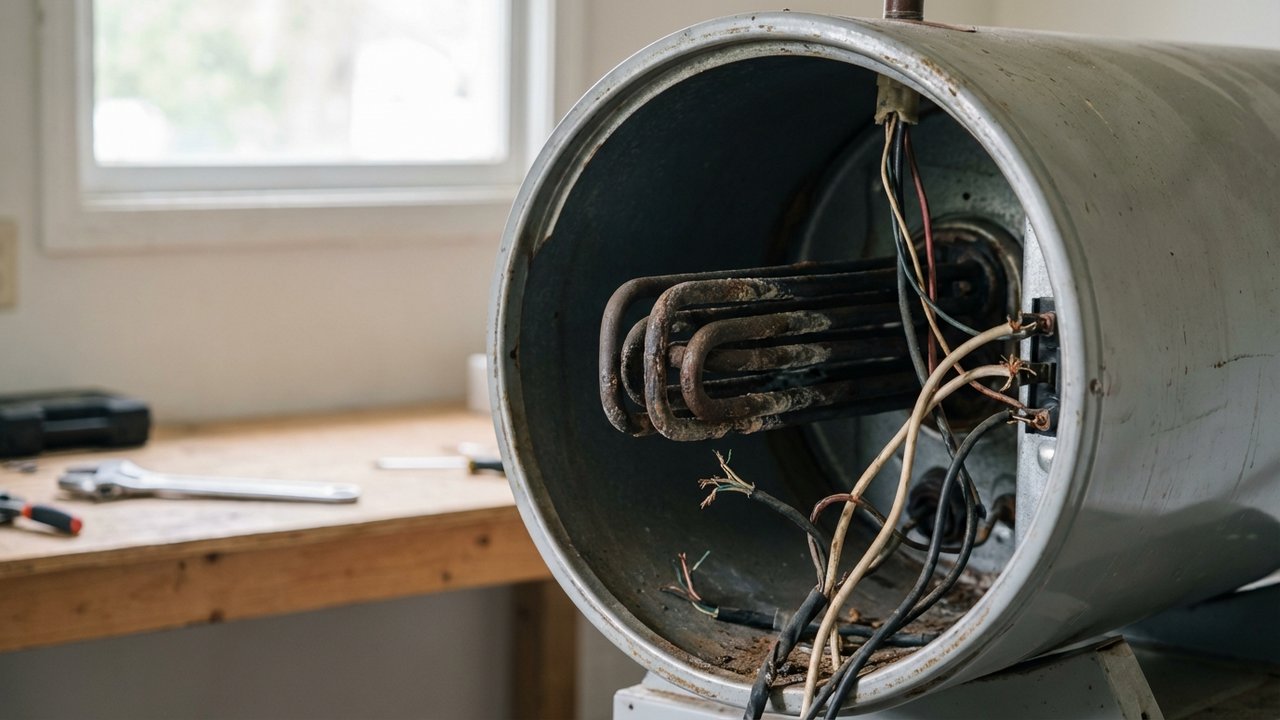

Retirez ensuite le couvercle de protection situé sous le cumulus, au niveau du groupe de sécurité. Quelques vis cruciformes suffisent. Une fois ouvert, déconnectez les fils reliés à la résistance pour isoler votre mesure du reste du circuit.
Brancher le multimètre et relever la mesure

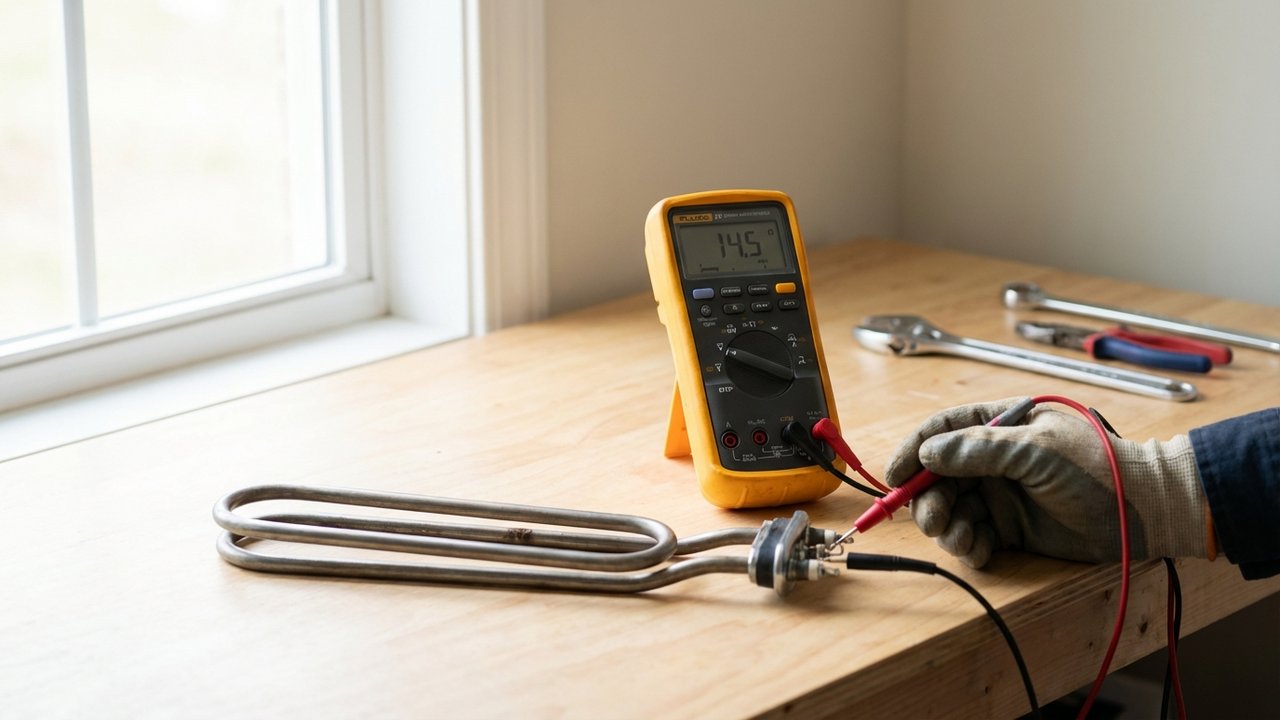

Réglez votre multimètre sur le mode ohmmètre (symbole Ω), calibre 200 Ω. Placez ensuite les deux sondes sur les bornes de la résistance, l’une sur chaque borne.

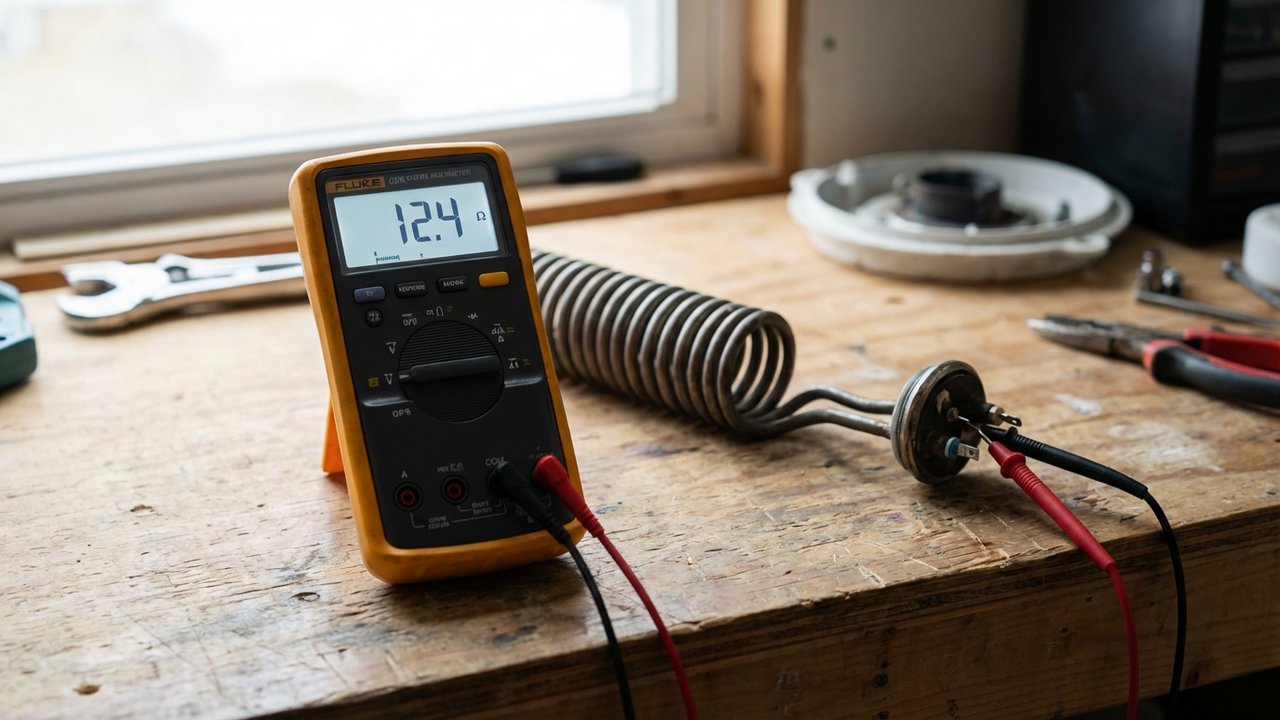

Notez la valeur affichée à l’écran. C’est cette mesure que vous allez comparer à la valeur théorique calculée.
Comment interpréter la valeur affichée sur le multimètre ?
Calculer la résistance théorique attendue
La formule est simple : R = U² / P, avec U = 230 V (tension standard en France) et P = puissance en watts de votre résistance.
Voici les valeurs de référence selon les puissances les plus courantes :
| Puissance (W) | Volume typique (L) | Résistance théorique (Ω) |
|---|---|---|
| 1 200 W | 100 L | ≈ 44,1 Ω |
| 1 800 W | 150 L | ≈ 29,4 Ω |
| 2 400 W | 200 L | ≈ 22,1 Ω |
Une tolérance de ±5 à 10 % est acceptable. Par exemple, pour une résistance de 2 400 W, une mesure de 22,04 Ω est parfaitement conforme à la valeur théorique de 22,05 Ω.
Résistance bonne, en court-circuit ou ouverte : les trois cas possibles
Trois résultats sont possibles sur votre multimètre :
- Valeur proche du calcul théorique : la résistance est fonctionnelle. Cherchez la panne ailleurs (thermostat, câblage).
- Affichage « 0 » ou valeur quasi nulle : court-circuit confirmé. La résistance est défectueuse et doit être remplacée.
- Affichage « OL », « ∞ » ou valeur infinie : circuit ouvert, le filament est rompu. La résistance est hors service.
Les erreurs fréquentes qui faussent le diagnostic
Première erreur classique : tester sans avoir coupé l’alimentation. Outre le danger évident, cela fausse la mesure et peut endommager le multimètre.
Deuxième erreur : oublier de déconnecter les fils avant de mesurer. Si les fils sont encore raccordés au thermostat, la valeur lue n’est pas celle de la résistance seule.
Troisième piège : ne pas calculer la valeur théorique attendue. Sans ce repère, une mesure de 30 Ω peut sembler suspecte alors qu’elle est tout à fait normale pour une résistance de 1 800 W.
Enfin, pensez à vérifier la plaque signalétique pour connaître la puissance exacte. Une erreur ici fausse tout le calcul.
Comment remplacer la résistance une fois la panne confirmée ?
La résistance est défectueuse ? Voici comment procéder au remplacement. Comptez entre 20 et 50 € pour la pièce, selon le modèle (source : MesDépanneurs.fr).
- Coupez l’eau et l’électricité, puis vidangez complètement le ballon via la vanne de purge, en ouvrant un robinet d’eau chaude pour faciliter l’écoulement.
- Dévissez la bride ou le groupe de sécurité fixant la résistance, puis extrayez délicatement l’ancienne pièce.
- Vérifiez la compatibilité de la nouvelle résistance : même puissance, même type (stéatite ou blindée). Pour une eau calcaire, la stéatite offre une durée de vie significativement supérieure.
- Installez la nouvelle résistance avec un joint neuf légèrement graissé au silicone alimentaire pour garantir l’étanchéité.
- Remplissez le ballon, vérifiez l’absence de fuite, puis testez la nouvelle résistance au multimètre avant toute remise sous tension.
Ne remettez jamais le chauffe-eau sous tension sans avoir d’abord vérifié que le ballon est plein. Une résistance qui chauffe à vide grille en quelques secondes – ce serait dommage après tout ce travail !
