Comment réaliser un plancher poutrelles-hourdis étape par étape ?

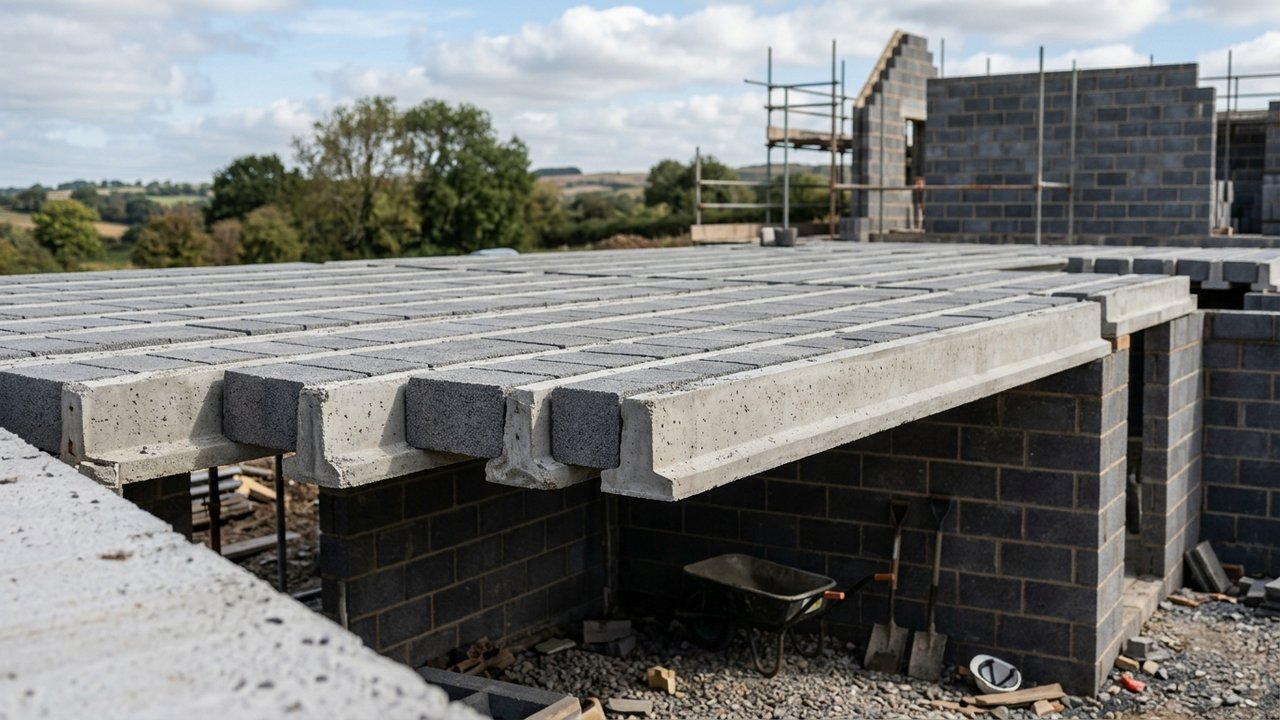

Le plancher poutrelles-hourdis s’assemble sur chantier à partir d’éléments préfabriqués : poutrelles porteuses, entrevous et dalle de compression. Ce système convient aussi bien pour un plancher bas, un étage ou un plancher sur vide sanitaire. Voici comment le réaliser dans les règles de l’art.

La mise en œuvre suit une logique précise : poser d’abord, armer ensuite, couler en dernier. Chaque étape conditionne la solidité de l’ensemble. Bien préparer son chantier évite la plupart des erreurs courantes.

Comment poser un plancher poutrelles-hourdis pas à pas

La pose d’un plancher à poutrelles-hourdis se déroule en trois phases bien distinctes. Chaque phase s’appuie sur la précédente. Ignorer l’ordre de mise en œuvre, c’est prendre le risque de reprendre tout le travail.

Lire le plan de pose et préparer la livraison

Le plan de pose est le document de référence avant de commencer. Il définit l’axe de départ de la première poutrelle, le nombre total de poutrelles à mettre en place et les armatures spécifiques à prévoir, notamment dans les zones de chevêtres.

À la livraison, vérifiez le repérage des poutrelles. Chaque pièce porte une étiquette d’identification : une poutrelle « PS 28 » mesure 2,80 m, une « PS 34 » mesure 3,40 m. Comptez les éléments et comparez au plan avant de décharger.

Prévoyez les moyens de manutention adaptés. Les poutrelles en béton précontraint pèsent entre 280 et 340 kg. Une grue est nécessaire même après le départ du camion. Prévoyez au minimum deux personnes pour le réglage et la mise en place.

Les poutrelles hybrides représentent une alternative intéressante pour les petits chantiers. Elles pèsent environ 40 kg pour 2,83 m et se posent manuellement, sans engin lourd.

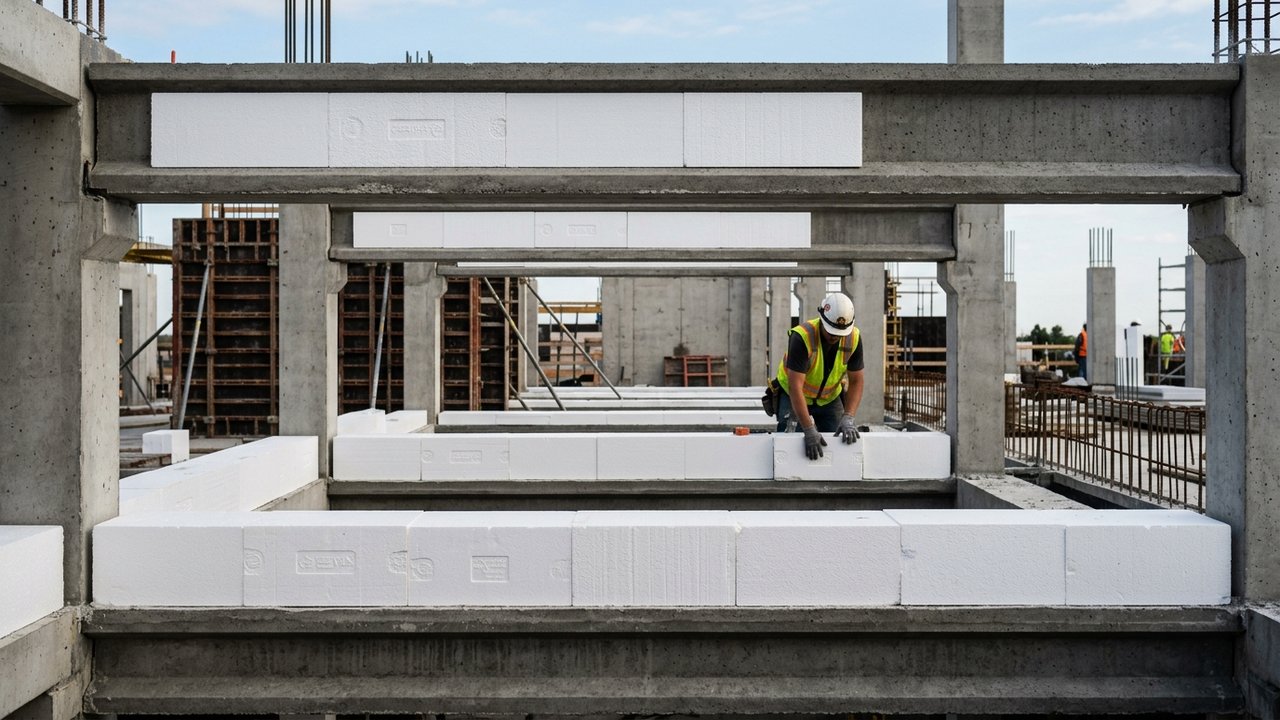

Poser les poutrelles et caler les entrevous

Posez la première poutrelle sur l’axe défini par le plan. Les poutrelles suivantes se positionnent grâce aux entrevous de rive, qui servent de gabarits d’espacement. Cette méthode garantit un écartement régulier sur toute la travée.

Pour les entrevous en polystyrène, le principe est simple : ils s’emboîtent comme des blocs modulaires. Démarrez par un entrevous complet contre la poutrelle afin de limiter les coupes en rive. Une scie égoïne suffit pour les ajustements.

Un conseil de terrain utile : placez un entrevous de chaque côté d’une poutrelle pour fixer son alignement, puis remplissez la trame progressivement. Cette séquence facilite les réglages avant que tout ne soit verrouillé.

Notez que les entrevous ne sont pas porteurs. Ils jouent uniquement le rôle de coffrage perdu entre les poutrelles. La résistance de la structure repose entièrement sur les poutrelles et la dalle de compression.

Avant de passer à l’étape suivante, vérifiez que chaque entrevous est intact. Un entrevous fissuré ou mal positionné peut provoquer une fuite de béton au coulage, ce qui fragilise l’ensemble.

La sécurité sur le chantier mérite une attention particulière à ce stade. Les vides entre poutrelles représentent un risque de chute. Ne circulez pas sur le plancher non armé sans protections adaptées.

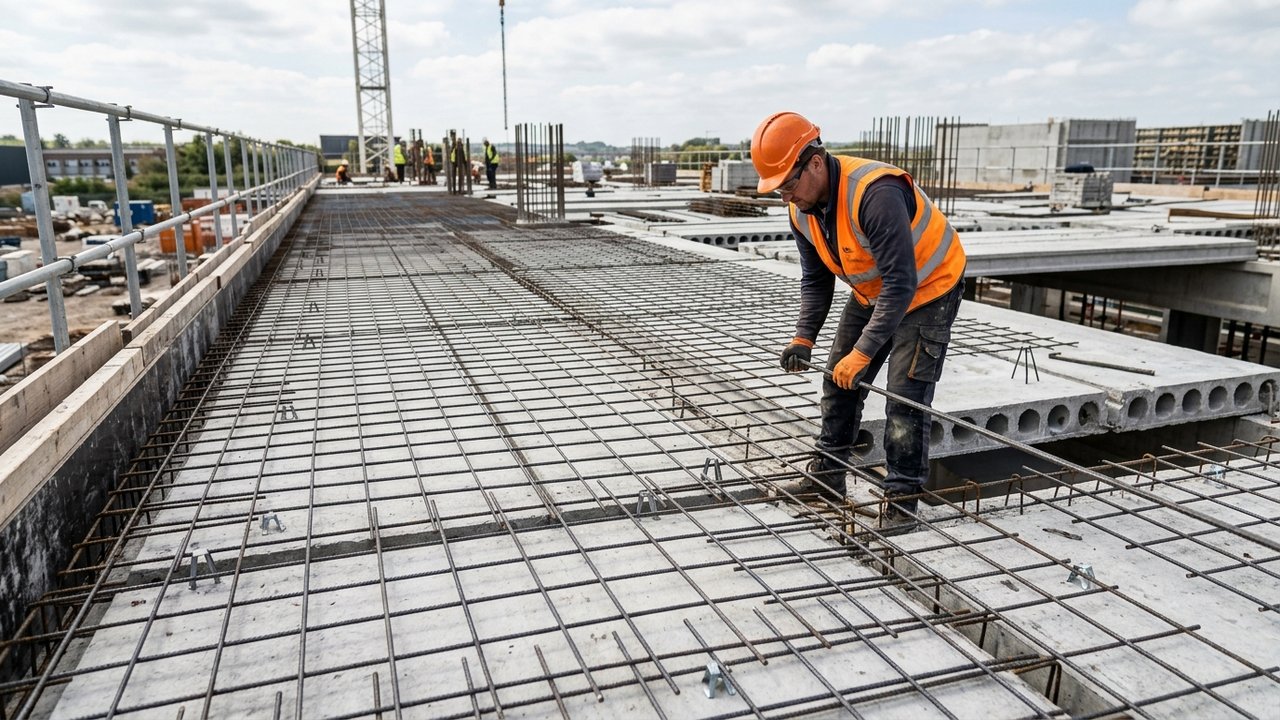

Placer les armatures et couler la dalle de compression

Lisez directement sur le plan le débit des aciers. Par exemple, « 28T » signifie 28 barres de diamètre 10 mm. Les équerres et chapeaux de rive se façonnent aux dimensions prescrites, typiquement 70 × 70 cm pour les zones d’appui.

Positionnez les armatures de reprise et les treillis avant tout coffrage d’extrémités. Si vous coffrez les rives avant d’avoir placé les aciers, vous risquez de devoir tout démonter pour insérer les ferrailles correctement.

Vérifiez que les treillis ne se relèvent pas après mise en place. Des armatures mal fixées remontent à la surface lors du coulage et se retrouvent apparentes dans le béton. C’est une erreur à éviter absolument.

Le coulage se fait avec un béton fluide C25/30, granulats 16 mm, classe de consistance S4. Ajoutez un retardateur de prise si les conditions météo l’exigent. Coulez toujours depuis la périphérie (chaînage) vers le centre, jamais l’inverse.

La dalle de compression doit atteindre au minimum 4 cm d’épaisseur au-dessus des entrevous selon KP1. En pratique, on observe souvent 5 cm sur les chantiers courants. Compactez à l’aiguille vibrante pour éliminer les bulles d’air, notamment au niveau des clavetages d’extrémité.

Qu’est-ce qu’un plancher poutrelles-hourdis et comment fonctionne-t-il ?

Un plancher poutrelles-hourdis est un système de plancher composite, constitué de trois éléments assemblés sur chantier : les poutrelles, les entrevous (ou hourdis) et la dalle de compression. Les poutrelles sont les éléments porteurs linéaires. Les entrevous occupent l’espace entre elles pour former le fond du plancher.

Le principe de transmission des charges est simple. Les charges appliquées sur le plancher se reportent sur les poutrelles, qui les transmettent ensuite aux appuis porteurs, généralement des murs ou des poutres. La dalle de compression solidarise l’ensemble et répartit les efforts.

Ce système s’adapte à de nombreuses configurations : plancher bas, plancher sur vide sanitaire, plancher d’étage, plancher haut de sous-sol ou toit-terrasse. Les poutrelles existent en béton, en bois ou en métal selon les besoins du projet.

Rector présente ce système comme un plancher thermique, qui combine solidité et bonnes performances d’isolation. Une limite à connaître : la résistance au feu de ce type de plancher est moins favorable que celle d’une dalle pleine en béton coulé en place.

Caractéristiques, types et performances du système

Poutrelles, entrevous et dalle de compression

Les poutrelles se déclinent en trois familles de matériaux : béton, bois et métal. Le choix dépend de la portée, des charges à reprendre et des contraintes du projet. Les poutrelles en béton précontraint restent les plus courantes en construction neuve.

Les entrevous se déclinent aussi en plusieurs matériaux :

• Béton : solution classique, robuste, bonne inertie thermique.
• Terre cuite : performance thermique intéressante, poids maîtrisé.
• Polystyrène : très léger, facile à découper, pas de résistance structurelle.
• Plastique recyclé : option plus récente, légèreté et facilité de pose.

La dalle de compression arme et solidarise l’ensemble. Elle mesure 4 cm minimum selon les préconisations de KP1. Dans certains cas, notamment pour des portées importantes ou des charges élevées, une épaisseur plus grande est prescrite par le bureau d’études.

Épaisseur, charge admissible et résistance au feu

L’épaisseur totale du plancher dépend de la hauteur des entrevous additionnée à la dalle de compression. Un entrevous de 15 cm associé à 5 cm de dalle donne un plancher de 20 cm d’épaisseur totale, par exemple.

La charge admissible n’est pas une valeur universelle. Elle dépend de la portée, du type de poutrelle, des armatures, des appuis et de l’épaisseur de la dalle. Seul un bureau d’études peut fournir une valeur précise pour votre projet.

La résistance au feu du système est moins bonne que celle d’une dalle pleine. Ce point compte dans le choix du système, notamment pour les bâtiments soumis à des réglementations incendie strictes.

Prix d’un plancher en poutrelles

Les fabricants comme KP1, Rector ou SEAC n’affichent pas de tarif public standardisé sur leurs sites. Le coût d’un plancher poutrelles-hourdis dépend de plusieurs facteurs variables.

Voici les postes à intégrer dans votre budget :

• Fourniture des poutrelles : prix variable selon le matériau, la portée et la section.
• Entrevous : coût différent selon le matériau (polystyrène moins cher que terre cuite).
• Armatures et treillis : quantités définies par le plan de pose et le bureau d’études.
• Béton de coulage : béton C25/30 livré en toupie, volume selon surface et épaisseur de dalle.
• Main-d’œuvre : pose à la main ou avec grue selon le type de poutrelle choisi.
• Location d’engin : grue ou télescopique si poutrelles lourdes.

Pour obtenir un prix au m², demandez des devis à plusieurs entreprises avec le plan de pose et les spécifications techniques définies par votre maître d’œuvre ou bureau d’études.
